KFDS610高压配电综合保护装置（线路）使用说明书

重  要  提  示



感谢您使用本公司的产品。为了安全、高效地使用本装置，请您务必注意以下重要提示：

1. 本说明书仅适用于KFDS610高压配电综合保护装置（线路）。
2. 请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。如有随机资料，请以随机资料为准。
3. 为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。
4. 请使用合格的测试仪器和设备对装置进行试验和检测。
5. 装置如出现异常或需维修，请及时与本公司联系。
6. 本说明书和产品可能会修改，请注意最新版本资料。保护信息点表另有相关文件说明。



概述

适用范围



KFDS610SS适用于35kV及以下电压等级的不接地系统、电阻接地系统及消弧线圈接地系统的线路保护及测控，可组屏安装，也可在开关柜就地安装。



11.

产品特点



50. 人性化设计界面：大屏幕液晶显示屏，实时显示电流、电压、功率、频率等电气量，汉化操作菜单简单易用，清晰显示保护动作全过程。
50. 出口独立：所有出口继电器都单独使用一个通道，遥控分合、保护跳闸、事故信号、告警信号及其他特殊信号出口均可单独配置。
50. 高集成度：装置集成操作回路，紧急时可直接对开关进行操作。
50. 设计灵活：根据现场情况，可设计成集中组屏式，也可分散安装于开关柜。
50. 运行可靠：具有完善的自检体系及操作记录。



功能配置



1. 保护配置

50. 三段式过流保护      （跳闸，经方向、复压闭锁）

50. 过流反时限         （跳闸，一般/非常/极端可选，经方向、复压闭锁）
50. 后加速  （跳闸，经方向、复压闭锁）

50. 过负荷             （告警/跳闸可选）
50. 零序过流Ⅰ段  （跳闸）
50. 零序过流Ⅱ段  （告警/跳闸可选）

50. 零序过流反时限    （跳闸，一般/非常/极端可选）

50. 零序加速保护  （跳闸）

50. 重合闸             （不检、检无压、检同期，不对应启动）
50. 低频减载           （跳闸）

50. 过电压             （跳闸）

50. 低电压             （告警/跳闸可选）

          零序过电压           （告警/跳闸可选）

50. PT断线            （告警）

50. 控制回路断线       （告警）
50. 系统失电          （告警/跳闸可选）

1. 测控功能

50. 电压：Ua、Ub、Uc、Uab、Ubc、Uca、3U0、Ux；

50. 电流：Ia、Ib、Ic、ia、ib、ic、3i0；

50. 功率参数：P、Q、COS；

50. 频率：f；

50. 电度：EP+、EP-、EQ+、EQ-；

50. 14路遥信开入采集；
50. 8路继电器出口；

50. 事件SOE记录；

2. 通信功能

50. 通讯接口：2路以太网接口（支持以太网103规约，可选配）；

1路RS485通讯端口（支持Modbus-RTU规约）；

3. 对时功能

50. 支持通信报文对时、SNTP对时和IRIG-B对时。

4. 记录功能

50. 保护事件：记录保护动作事件的时间、动作值、保护名称，可记录128条。
50. 告警事件：记录告警事件的动作时间、动作值、保护名称，可记录128条。
50. 遥信事件：记录遥信的变位信息，可记录128条。
50. 操作记录：记录保护装置的操作步骤，包含定值修改、保护投退等，可记录128条。
50. 自检事件：记录装置自检产生的事件，可记录16条。
50. 录波事件：记录保护动作事件对应的波形，可记录32条。
    1. 订货须知

50. 产品型号、名称、订货数量；
50. 电流互感器额定交流电流：1A，5A；
50. 控制回路电源电压等级：AC/DC220V，DC110V，DC48V（可定制）；
50. 开入插件电压等级：AC/DC220V，DC110V，无源；



• 技术参数



环境参数



50. 工作温度：       -40 ～ 70 ℃
50. 贮存及运输：        -40 ～ 80 ℃

50. 相对湿度：          5% ～ 90%（内部无凝露）



额定电气参数



50. 额定交流电流： 5A或1A（订货时说明）
50. 交流电压： 100V
50. 频率测量范围: 35 ～ 65Hz

50. 工作电源：     交流：AC100V～264V；50Hz±0.5Hz；谐波畸变率不大于15%

    直流：DC100V～264V，纹波系数不大于5%

50. 功耗：

交流电压回路：   每相不大于0.5VA

交流电流回路：   每相不大于0.5VA

直流电源回路：    正常工作时，不大于5W

保护动作时，不大于10W

50. 保护回路过载能力：

交流电压回路：  1.4倍额定电压，连续工作

交流电流回路：   2倍额定电流，连续工作

10倍额定电流，允许10s

20倍额定电流，允许1s

装置经受上述的过载电流/电压后，绝缘性能不下降。

11.



主要技术指标



50. 定值精度

电流定值误差：       ≤±2.5%

频率定值误差：      ≤±0.02Hz

激励量≥1.2倍定值时，瞬时动作段动作时间： ≤35ms

延时动作段动作时间离散误差:     不大于±5%或±35ms

遥信量分辨率：          ≤1ms

50. 遥测量计量等级

电流、电压：          0.5级

频率：                       ±0.01Hz

其他：                  1.0级

继电器输出

输出形式：无源接点

触点容量：8A@250V（AC）；8A@30V（DC）

动作时间：≤8ms

返回时间：≤5ms

11.



电磁兼容性能



50. 静电放电

装置能承受GB/T 14598.26-2015规定的接触放电±8kV、空气放电±15kV静电放电干扰试验，达性能准则A；

50. 快速瞬变

装置能承受GB/T 14598.26-2015规定的A类（电压：±4kV，干扰信号重复频率：5kHz，干扰信号持续时间：正负极性各持续60s）快速瞬变干扰试验；

50. 辐射射频电磁场

装置能承受GB/T 14598.26-2015规定的10V/m辐射射频电磁场干扰试验，满足验收准则A要求；

50. 浪涌

装置能承受GB/T 14598.26-2015规定的A类（线-地4kV，线-线2kV）浪涌干扰试验；

50. 工频磁场

装置能承受GB/T 14598.26-2015规定A类工频磁场抗扰度试验；

50. 阻尼振荡磁场

装置能承受GB/T 17626.10-2017规定的严酷等级为5级（100A/m）的阻尼振荡磁场抗扰度试验，达到性能准则A；

50. 脉冲磁场

装置能承受GB/T 17626.9-2011规定的严酷等级为5级（1000A/m）的脉冲磁场抗扰度抗扰度试验，达到性能准则A；

50. 射频场感应的传导骚扰

装置能承受GB/T 14598.26-2015规定的射频场感应的传导骚扰抗扰度试验，满足验收准则A要求；

50. 传导发射

装置发出的干扰信号符合GB/T 14598.26-2015规定的传导发射限值要求

50. 辐射发射

装置发出的干扰信号符合GB/T 14598.26-2015规定的辐射发射限值要求

11.



绝缘性能



50. 绝缘电阻

各导电回路对地、无电气联系的回路之间的绝缘电阻不低于100MΩ

50. 介质强度

各导电回路对地、无电气联系的回路之间，对于额定绝缘电压63V～250V的回路能承受工频2.0kV的耐压试验，对于额定绝缘电压<=63V的回路能承受工频500V的耐压试验，历时1min，装置无击穿、闪络及元件损坏现象。

50. 冲击电压

各导电回路对地、无电气联系的回路之间，对于额定绝缘电压63V～250V的回路能承受1.2/50μs、开路电压为5kV的标准雷电波的短时冲击电压试验；对于额定绝缘电压<=63V的回路能承受1.2/50μs、开路实验电压为1kV的标准雷电波的短时冲击电压试验；装置无绝缘击穿或损坏现象。



• 保护原理

1.



 三段式定时限过流保护



1．过流Ⅰ段－“投”（0：退，1：投）；

2．保护电流ia、ib、ic中任意一相≥过流Ⅰ段定值；

3．满足以上条件的持续时间≥过流Ⅰ段延时；

满足以上条件，保护装置立即出口4J(307/308)，同时驱动事故信号继电器7J(313/314)，液晶显示保护动作信息，面板事故灯亮(信号继电器、液晶事故信息提示和事故指示灯须手动复归)。动作逻辑框图如3-1所示：

图3-1：过流Ⅰ段保护动作逻辑图

过流Ⅱ段、Ⅲ段逻辑同过流Ⅰ段

1.



过流反时限



装置提供三种反时限特性（依据IEC225-4标准）：

1）一般反时限：



2）非常反时限：



3）极端反时限：



上式中， Ip 为过流Ⅲ段定值，tp 为过流Ⅲ段延时。

注：过流反时限保护使用过流Ⅲ段定值和过流Ⅲ段延时，过流反时限保护和过流Ⅲ段同时投入时，过流反时限保护无效。动作逻辑框图如图3-2所示：

图3-2：过流反时限动作逻辑图

1.



后加速保护



后加速保护作为合于永久故障后的快速保护，只在合闸后的3S内开放，以快速切断线路短路故障，采用单独的定值和延时，可选择经过复压闭锁、方向闭锁。

1. 后加速保护— 投（0代表退，1代表投）；
2. 开关由分变合，且在合位状态下3s内；

      3. 三相保护电流ia、ib、ic中任意一相≥后加速保护定值；

当上面3个条件同时满足后，程序开始计时，当延时大于等于后加速保护延时设定值时，保护立即出口4J(307/308)，同时驱动事故继电器出口7J(313/314)(直到手动复归，继电器才返回)，面板事故灯亮。动作的逻辑框图如3-3所示：

图3-3：后加速保护动作逻辑图

11.



电流闭锁元件



复压元件



复压闭锁包含低电压闭锁、负序电压闭锁。过流N段、过流反时限、后加速复压闭锁可独立投退，定值共用一套。 整定原则：过流低电压定值一般整定为0.6~0.7倍额定线电压，负序电压一般取4%~8%的额定电压。

当“PT断线退电流保护”为“退”时，PT断线动作后，复压元件满足，过流N段、过流反时限、后加速变为纯过流保护；

当“PT断线退电流保护”为“投”时，PT断线动作后，闭锁过流N段、过流反时限、后加速；

低电压闭锁按相取下表中的电压作为判据，两个线电压中只要有一个低于定值时就开放电流（过流N段、过流反时限、后加速）保护；低电压元件电压与电流的对应关系如表1所示：



表1低压闭锁电压与电流的对应关系

电流相别	电压
A相	UAB、UCA
B相	UBC、UAB
C相	UCA、UBC





以A相为例，低压闭锁和负压闭锁同时投入时，逻辑图如3-4所示：

图3-4：复压闭锁逻辑图



方向元件



三段过流保护均可独立投退方向闭锁，方向元件取90度接线方式并按相启动。方向元件电流与电压的对应关系及动作范围如表2所示，正方向判别方法如图3-5所示。

图3-5 方向元件动作区



表2方向元件电流与电压的对应关系及动作范围表

方向元件	电流	电压	动作范围
FA	ia	Ubc	-80° +φ< arg(ia/Ubc) < 80°+φ
FB	ib	Uca	-80° +φ< arg(ib/Uca) < 80°+φ
FC	ic	Uab	-80° +φ< arg(ic/Uab) < 80°+φ

其中φ为方向灵敏角定值，默认取45°，在实际使用中，为避开方向临界区，动作范围收缩20度，同时保证了在±60°范围内可靠动作。

例：

UBC= -90°时，ia的动作角度范围为      -140° 到   20°

UCA=150°时，ib动作角度范围为       100°  到  260°

UAB =30°时，ic的动作角度范围为       -20°  到  140°



说明：

当“PT断线退电流保护”为“退”时，PT断线动作后，方向元件满足，过流N段、过流反时限、后加速变为纯过流保护；

当“PT断线退电流保护”为“投”时，PT断线动作后，闭锁过流N段、过流反时限、后加速；

下面以A相判据为例，逻辑框图如图3-6所示。

图3-6：方向闭锁逻辑图



含闭锁元件三段式定时限过流保护

三段式定时限过流保护可选择经复压、方向闭锁，其动作输出同3-1，以过流I段A相为例，动作逻辑框图如3-7所示。

图3-7：A相过流Ⅰ段保护动作逻辑图

B相、C相逻辑图同上图A相

过流Ⅱ段、Ⅲ段逻辑同过流Ⅰ段

3.4.2含闭锁元件过流反时限
过流反时限保护可选择经复压、方向闭锁，其动作输出同3-2，动作逻辑框图如3-8所示。

图3-8：A相过流反时限动作逻辑图

B相、C相逻辑图同上图A相



含闭锁元件后加速保护

相过流后加速可选择经复压闭锁或方向闭锁，保护动作输出同3-1相过流后加速，动作逻辑框图如3-9所示。

图3-9：A相后加速保护动作逻辑图

B相、C相逻辑图同上图A相

1.

过负荷



1．过负荷－“投”（0：退，1：投）；

2. 过负荷类型—“告警/跳闸”（0：跳闸，1：告警）；

3．保护电流ia、ib、ic中最大相≥过负荷定值；

4．满足以上条件的持续时间≥过负荷延时；

满足以上条件，若投“跳闸”，保护装置立即驱动出口4J(307/308)，同时驱动事故信号继电器7J(313/314)，液晶显示保护动作信息，面板事故灯亮(信号继电器、液晶事故信息提示和事故指示灯须手动复归)；

若投“告警”，保护装置即驱动告警信号继电器8J(315/316)，液晶显示告警信息，面板告警灯亮(信号继电器、液晶告警信息提示和告警指示灯须手动复归)。动作逻辑框图如3-10所示：

图3-10：过负荷保护动作逻辑图



零序过流Ⅰ段



1．零序过流Ⅰ段－“投”（0：退，1：投）；

2．零序电流3i0 ≥ 零序过流Ⅰ段定值；

3．满足以上条件的持续时间≧零序过流Ⅰ段延时；

满足以上条件，保护装置立即驱动出口4J(307/308)，同时驱动事故信号继电器7J(313/314)，液晶显示保护动作信息，面板事故灯亮(信号继电器、液晶事故信息提示和事故指示灯须手动复归)；

动作逻辑框图如3-11所示：

图3-11：零序过流Ⅰ段保护动作逻辑图

1.



零序过流Ⅱ段



1．零序过流Ⅱ段－“投”（0：退，1：投）；

2. 零序过流Ⅱ段类型—“告警/跳闸”（0：跳闸，1：告警）；

3．零序电流3i0 ≥ 零序过流Ⅱ段定值；

4．满足以上条件的持续时间≧零序过流Ⅱ段延时；

满足以上条件，若投“跳闸”，保护装置立即驱动出口4J(307/308)，同时驱动事故信号继电器7J(313/314)，液晶显示保护动作信息，面板事故灯亮(信号继电器、液晶事故信息提示和事故指示灯须手动复归)；

若投“告警”，保护装置即驱动告警信号继电器8J(315/316)，液晶显示告警信息，面板告警灯亮(信号继电器、液晶告警信息提示和告警指示灯须手动复归)。

动作逻辑框图如3-12示：

图3-12：零序过流Ⅱ段保护动作逻辑图

1.



零序过流反时限



装置提供三种反时限特性（依据IEC225-4标准）：

1）一般反时限：



2）非常反时限：



3）极端反时限：



上式中， Ip 为零序过流Ⅱ段定值，Tp 为零序过流Ⅱ段延时。动作逻辑框图如3-13所示：

图3-13：零序过流反时限保护动作逻辑图

1.



零序加速保护



零序加速保护作为合于永久故障后的快速保护，只在合闸后的3S内开放，以快速切断故障，采用单独的定值和延时。

1.零序加速保护— 投（0：退，1：投）；

2.开关由分变合，且在合位状态下3s内；

3.零序电流3i0≥零序加速保护定值；

当上面3个条件同时满足后，程序开始计时，当延时大于等于零序加速保护延时设定值时，保护立即出口4J(307/308)，同时驱动事故继电器出口7J(313/314)(直到手动复归，继电器才返回)，面板事故灯亮。动作逻辑框图如3-14所示：

图3-14：零序加速保护动作逻辑图

1.



过电压



1．过电压－“投”（0：退，1：投））；

2．线电压Uab、Ubc、Uca中的最大值≥过电压定值；

3．满足以上条件的持续时间≥过电压延时；

满足以上条件，保护装置立即出口4J(307/308)，同时驱动事故信号继电器7J(313/314)，液晶显示保护动作信息，面板事故灯亮(信号继电器、液晶事故信息提示和事故指示灯须手动复归)。动作逻辑框图如3-15所示：

图3-15：过电压保护动作逻辑图

1.



低电压



1．低电压－“投”（0：退，1：投））；

2. 低电压类型—“告警/跳闸”（0：跳闸，1：告警）；

3．若低电压相别选择“0”（三相）：(Un为PT二次额定电压值)

0.3Un≤线电压Uab，Ubc，Uca均＜低电压定值；

若低电压相别选择“1”（单相）：

 0.3Un≤线电压Uab，Ubc，Uca中任意一项＜低电压定值；

4．满足以上条件的持续时间≧低电压延时；

满足以上条件，若投“跳闸”，保护装置立即驱动出口4J(307/308)，同时驱动事故信号继电器7J(313/314)，液晶显示保护动作信息，面板事故灯亮(信号继电器、液晶事故信息提示和事故指示灯须手动复归)；

若投“告警”，保护装置即驱动告警信号继电器8J(315/316)，液晶显示告警信息，面板告警灯亮(信号继电器、液晶告警信息提示和告警指示灯须手动复归)。

动作逻辑框图如3-16所示：

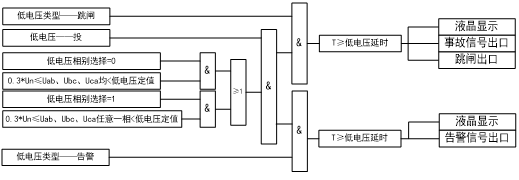

图3-16：低电压保护逻辑框图

说明：PT断线投入时，若PT断线动作，闭锁低电压。

1.



零序过电压



1．零序过电压-“投”（0：退，1：投））；

2. 零序过电压类型—“告警/跳闸”（0：跳闸，1：告警）；

3．3U0≥零序过电压定值；

4．满足以上条件的持续时间≥零序过电压延时；

满足以上条件，若投“跳闸”，保护装置立即驱动出口4J(307/308)，同时驱动事故信号继电器7J(313/314)，液晶显示保护动作信息，面板事故灯亮(信号继电器、液晶事故信息提示和事故指示灯须手动复归)；

若投“告警”，保护装置即驱动告警信号继电器8J(315/316)，液晶显示告警信息，面板告警灯亮(信号继电器、液晶告警信息提示和告警指示灯须手动复归)。

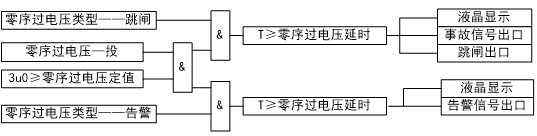

动作逻辑框图如3-17所示：

图3-17：零序过压保护动作逻辑图

1.



低频减载



1．低频减载－“投”（0：退，1：投））；

2．合位信号为1（401=1，402=0）；

3．频率f＜低频减载定值；

4．满足以上条件的持续时间≥低频减载延时；

满足以上条件，保护装置立即出口4J(307/308)，同时驱动事故信号继电器7J(313/314)，液晶显示保护动作信息，面板事故灯亮(信号继电器、液晶事故信息提示和事故指示灯须手动复归)。动作逻辑框图如3-18所示：

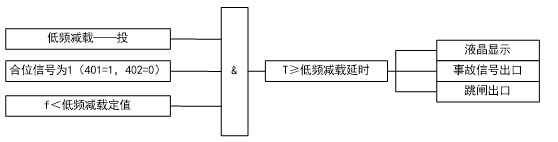

图3-18：低频减载保护逻辑框图

1.



重合闸



重合闸充电条件：

1. 重合闸－“投”（0：退，1：投））；
2. 合位信号为1（401=1，402=0）；
3. 无闭锁重合闸信号（406=0）；
4. 无手跳信号（404=0）；
5. 无遥控分闸命令；

满足以上条件，重合闸开始充电，15秒后液晶下方电池符号显示充电完成；

重合闸动作条件：

1. 重合闸—“投”（0：投，1：退）；
2. 重合闸充电完成；
3. 三段式过流中任意一段动作后，电流值均小于重合闸无流定值，且分位信号为1（401=0，402=1）；

若投“不检”，则经过重合闸延时时间后，重合闸进行重合，驱动出口3J(305/306)；

若投“检无压”，则需要判断Ux<0.3Un，则经过重合闸延时时间后，重合闸进行重合，驱动出口3J(305/306)；

若投“检同期”，则需要判断Uab与Ux>0.7Un，且两者的相位差在设定值范围内，则经过重合闸延时时间后，重合闸进行重合。

     注：Un为PT二次额定电压（设备参数中设定值），Ux为抽取线电压。

不对应启动重合闸：

1. 不对应启动重合闸—“投”（0：退，1：投）；
2. 重合闸充电完成；
3. 三相保护电流值ia、ib、ic最大值小于重合闸无流定值，且分位信号为1（401=0，402=1）；

满足以上条件后，驱动出口3J(305/306)，液晶显示事故信息，面板事故灯亮(液晶事故信息提示和事故指示灯须手动复归)。动作逻辑框图如3-19所示：

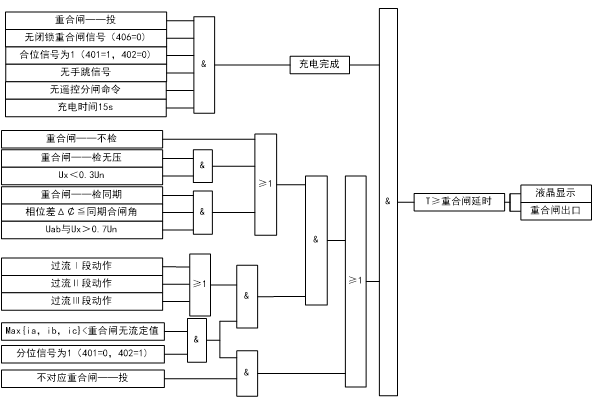

图3-19：重合闸保护逻辑框图

注：重合闸延时设置不应超过重合闸开放时间（20S）

1.



PT断线



1．PT断线－“投”（0：退，1：投）；

2．正序电压U1＜0.3Un且电流ia、ib、ic中最大电流≥0.04In；

或者负序电压U2≥0.08Un ；

3．满足以上条件的持续时间≥PT断线延时；

注：Un为PT二次额定值；In为保护CT二次额定值。（设备参数中设定值）

满足以上条件，保护装置即驱动告警信号继电器8J(315/316)，液晶显示告警信息，面板告警灯亮(信号继电器、液晶告警信息提示和告警指示灯须手动复归)。动作逻辑框图如3-20所示：

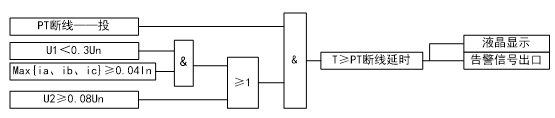

图3-20：PT断线保护动作逻辑图

1.



控制回路断线



1．控制回路断线－“投”（0：退，1：投）；

2．分位、合位信号同时为1（401=1，402=1），或分位、合位信号同时为0（401=0，402=0）；

3．满足以上条件的持续时间≥控制回路断线延时；

满足以上条件，保护装置即驱动告警信号继电器8J(315/316)，液晶显示告警信息，面板告警灯亮(信号继电器、液晶告警信息提示和告警指示灯须手动复归)。动作逻辑框图如3-21所示：

图3-21：控制回路断线保护动作逻辑图

1.



系统失电



1．系统失电－“投”（0：退，1：投）；

2. 系统失电类型—“告警/跳闸”（0：跳闸，1：告警）；

3．线电压Uab，Ubc，Uca都＜0.3Un；

4．电流ia、ib、ic中最大值＜0.04In；

5．合位信号为1（401=1，402=0）；

6．系统有压标志 =1（系统所有线电压≥0.7Un，有压标志置1,系统失电动作后清除该标志）；

注：Un为PT二次额定值，In为保护CT二次额定值；（设备参数中设定值）

满足以上条件，若投“跳闸”，保护装置立即驱动出口4J(307/308)，同时驱动事故信号继电器7J(313/314)，液晶显示保护动作信息，面板事故灯亮(信号继电器、液晶事故信息提示和事故指示灯须手动复归)；

若投“告警”，保护装置即驱动告警信号继电器8J(315/316)，液晶显示告警信息，面板告警灯亮(信号继电器、液晶告警信息提示和告警指示灯须手动复归)。

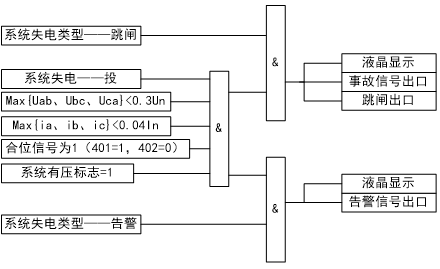

动作逻辑框图如3-22所示：

图3-22：系统失电保护动作逻辑图

注意：以上保护功能出口、开入量描述均为默认配置。

• 硬件配置



装置结构与尺寸



机箱采用嵌入式安装方式。可以组屏安装，也可就地安装到开关柜，机箱结构和屏面开孔尺寸

如下图所示。





1. 装置硬件配置

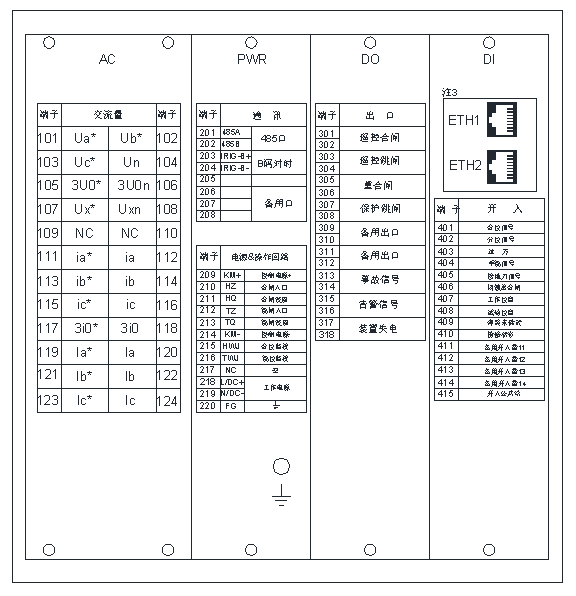

1.   背板端子图

1. AC板

该插板包括：

50. 模拟量输入端口：支持5路电压输入（三相电压，零序电压，抽取相电压），7路电流输入（3路保护电路，零序电流，3路测量电流）

注：若PT个数为2（即VV接法），将Ub接到Un的位置即可

2.   PWR板

该插板包括：

50.  通讯端口201-208：1路RS485通讯端口，1路B码对时端口（第二路可切换为RS485通讯）。
50.  控制回路端口209-216：209、214分别为控制电源+、控制电源-。

 装置电源端口218-219

50.



PWR
端子	说明
201	485A	485口
202	485B
203	IRIG-B+	B码对时
204	IRIG-B-
205	NC	空
206		备用口
207
208
电源&操作回路
209	KM+	控制电源+
210	HZ	合闸入口
211	HQ	合闸线圈
212	TZ	跳闸入口
213	TQ	跳闸线圈
214	KM-	控制电源-
215	HWJ	合位监视
216	TWJ	跳位监视
217	NC	空
218	L/DC+	工作电源
219	L/DC-
220	FG	接地

1. DO板

50. 9路继电器出口301-316：8路常规出口（可在【参数设置】→【出口配置】中设置出口定义），1路装置失电常闭出口。

2.   DI板

50. 2路以太网接口：ETH1、ETH2(可选配)
50. 14路开入量输入401-415：开入1（401）为合位信号，开入2（402）为分位信号

接线原理图





• 装置使用说明

保护由交流采样插板、电源及操作回路插板、继电器插板、开入量插板及CPU板等组成。采用集成DSP及浮点运算的高速32位微控制器芯片，完成保护逻辑及运算等功能。液晶显示屏、按键、运行指示灯、断路器位置指示灯、电源指示灯均集成于面板上便于操作和观察。

1. 面板指示灯说明

面板指示灯共有八个，从左到右排列顺序依次如下：

50. 电源：绿色，正常运行时常亮。
50. 运行：绿色，正常运行时闪烁。
50. 通讯：绿色，串口正常通讯时闪烁。
50. 事故：红色，装置发生跳闸事件时点亮，复归后熄灭。
50. 告警：红色，装置发生告警事件时点亮，复归后熄灭。
50. 故障：红色，装置自检异常时点亮。
50. 分位：绿色，断路器分位时点亮。
50. 合位：红色，断路器合位时点亮。



2. 按键使用说明

↑（+）：是液晶上光标的向上移动键，按此键光标将从下往上移动，同时，此按键也作为整定数字的增加键，按一次，数字加1。

↓（-）：是液晶上光标的向下移动键，按此键光标将从上往下移动；同时，此按键也作为整定数字的减少键，按一次，数字减1。

← ：是液晶上光标的向左移动键，按此键光标将从右往左移动。

→ ：是液晶上光标的向右移动键，按此键光标将从左往右移动。

OK ：执行命令后，按此键，则进行下一步操作。

 ：按此键，则返回到上一级菜单。

 ：信号复归，复归保持信号。

3. 装置菜单功能说明

在主画面状态下，按“OK”键可进入主菜单，通过“↑”、“↓”、“OK”和“”键选择子菜单。当有多级分组子菜单时，按“OK”键逐级进入下一级子菜单，按“”键返回上一级子菜单。

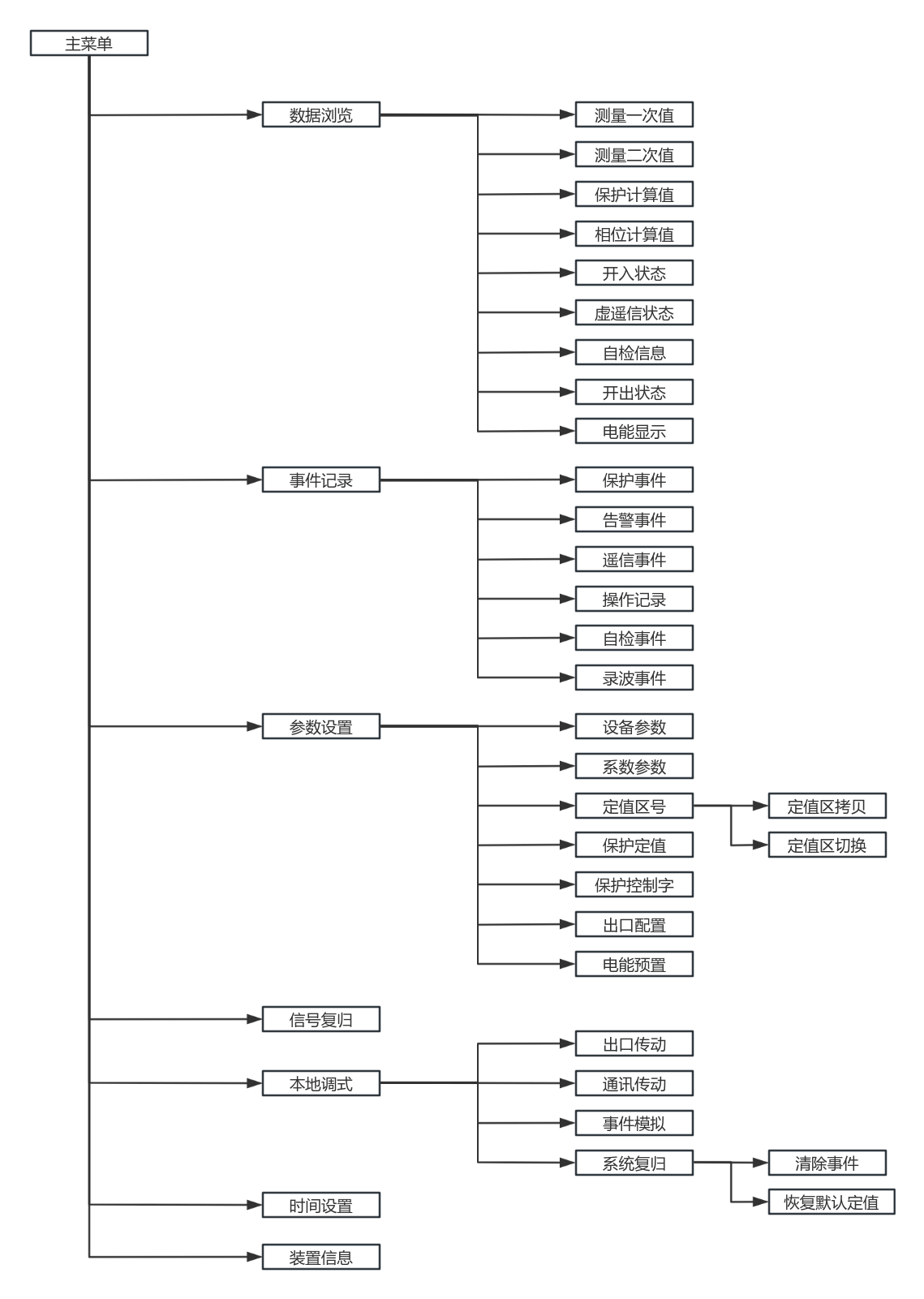

命令菜单采用如下的树形目录结构：

注：菜单目录以实物为准。

• 定值及整定说明

1. 设备参数

本菜单主要用来设置或查看电压互感器（电流互感器）的参数、零序电压（零序电流）的选取方式的选择以及电流极性的选择。



序号	参数名称	定值范围	默认值	备注
1	PT一次额定值	0.1～110.00kV	10kV
2	PT二次额定值	100～1000V	100V
3	测量CT一次额定值	1～6000A	600A
4	测量CT二次额定值	1A，5A	5A
5	保护CT一次额定值	1～6000A	600A
6	保护CT二次额定值	1A，5A	5A
7	保留
8	保留
9	PT个数	2，3	3
10	测量CT个数	2，3	3
11	零序电压自产	0，1	0	0:外接 1：自产
12	零序电流自产	0，1	0	0:外接 1：自产
13	保护A相极性	0，1	0	0：正  1:负
14	保护B相极性	0，1	0	0：正  1:负
15	保护C相极性	0，1	0	0：正  1:负
16	保留
17	测量A相极性	0，1	0	0：正  1:负
18	测量B相极性	0，1	0	0：正  1:负
19	测量C相极性	0，1	0	0：正  1:负
20～24	保留

注：

a.PT一次额定值、PT二次额定值、测量CT一次额定值、测量CT二次额定值的设置正确与否将会影响装置界面有功功率与无功功率的显示。

1. 系统参数

本菜单主要用来通讯参数、液晶显示以及出口继电器相关参数进行设置。

序号	参数名称	定值范围	默认值	定值说明
1	装置通信地址	1～251	1
2	串口1波特率	1，2，3，4，5，6，7	3	1：2400bps，2：4800bps，3：9600bps，4：19200bps，5：38400bps，6：57600bps，7：115200bps
3	串口1校验位	0，1，2	0	0：无校验，1：奇校验，2：偶校验
4	串口2波特率	1，2，3，4，5，6，7	3	1：2400bps，2：4800bps，3：9600bps，4：19200bps，5：38400bps，6：57600bps，7：115200bps
5	串口2校验位	0，1，2	0	0：无校验，1：奇校验，2：偶校验
6	串口3波特率	1，2，3，4，5，6，7	3	1：2400bps，2：4800bps，3：9600bps，4：19200bps，5：38400bps，6：57600bps，7：115200bps
7	串口3校验位	0，1，2	0	0：无校验，1：奇校验，2：偶校验
8	对时方式	0，1，2，3，4	1	0：关闭对时，1：B码对时，2：Modbus对时，3：以太网103对时，4：SNTP对时
9	网口1IP地址	0.0.0.0～ 255.255.255.255	192.168.0.66
10	网口1本机UDP端口号	0～65535	1032
11	网口1目标TCP端口号	0～65535	1048
12	网口2IP地址	0.0.0.0～255.255.255.255	192.168.1.66
13	网口2本机UDP端口号	0～65535	1032
14	网口2目标TCP端口	0～65535	1048
15	SNTP服务器地址	0.0.0.0～ 255.255.255.255	192.168.0.243
16	SNTP时区	0～24	8
17	语言选择	0，1	0	0：中文    1：英文
18	显示对比度	50～100	75
19	显示温补系数	0，1，2	1
20	开入类型	0，1	0	0:直流，1：交流
21	遥信去抖延时	10～500ms	40ms
22	遥信展宽延时	10～500ms	40ms
23	继电器出口展宽延时	0.2～30.0s	3s
24	遥控返校延时	0～50000ms	3000ms
25～33	保留	0	0

注：

a.参数修改后，退出系统参数设置界面时，输入密码“1000”保存参数

b.继电器出口展宽：延长继电器动作保持时长

1. 定值区号

菜单	说明
定值区拷贝	拷贝保护定值、保护控制字
定值区切换	切换当前运行的定值组



2. 保护定值

定值序号	定值名称	整定范围	备注
1	过流低电压定值	1～400V
2	过流负序电压定值	0.1～400V
3	灵敏角定值	0～90°
4	过流Ⅰ段定值	0.1～100A
5	过流Ⅰ段延时	0～100s
6	过流Ⅱ段定值	0.1～100A
7	过流Ⅱ段延时	0～100s
8	过流Ⅲ段定值	0.1～100A
9	过流Ⅲ段延时	0～100s
10	过流反时限类型	0，1，2	0：一般 1：非常 2：极端
11	后加速保护定值	0.1～100A
12	后加速保护延时	0～3s
13	过负荷定值	0.1～100A
14	过负荷延时	0～100s
15	过负荷类型	0，1	0：跳闸 1：告警
16	零序过流Ⅰ段定值	0.10～100A
17	零序过流Ⅰ段延时	0～100s
18	零序过流Ⅱ段定值	0.10～100A
19	零序过流Ⅱ段延时	0～100s
20	零序过流Ⅱ段类型	0，1	0：跳闸 1：告警
21	零序过流反时限类型	0，1，2	0：一般 1：非常 2：极端
22	零序加速保护定值	0.1～100A
23	零序加速保护延时	0～3s
24	过电压定值	50～600V
25	过电压延时	0.01～100s
26	低电压定值	30～400V
27	低电压相别选择	0，1	0：三相 1：单相
28	低电压延时	0.01～100s
29	低电压类型	0，1	0：跳闸 1：告警
30	零序过电压定值	0.1～600V
31	零序过电压延时	0.01～100s
32	零序过电压类型	0，1	0：跳闸 1：告警
33	低频减载定值	35～60.00HZ
34	低频减载延时	0.01～100s
35	重合闸类型	0，1，2	0：不检 1：检无压 2：检同期
36	重合闸无流定值	0.1～5A
37	重合闸延时	0.1～20s
38	同期合闸角	0.01～30°
39	PT断线延时	0.1～100s
40	控制回路断线延时	0.1～100s
41	系统失电类型	0，1	0：跳闸 1：告警

注：修改参数后，退出参数设置修改界面时，输入密码进行参数保存

3. 保护控制字

保护序号	保护名称	整定范围	备注
1	过流Ⅰ段	0：退出   1：投入
2	低压闭锁过流Ⅰ段	0：退出   1：投入
3	负压闭锁过流Ⅰ段	0：退出   1：投入
4	方向闭锁过流Ⅰ段	0：退出   1：投入
5	过流Ⅱ段	0：退出   1：投入
6	低压闭锁过流Ⅱ段	0：退出   1：投入
7	负压闭锁过流Ⅱ段	0：退出   1：投入
8	方向闭锁过流Ⅱ段	0：退出   1：投入
9	过流Ⅲ段	0：退出   1：投入
10	低压闭锁过流Ⅲ段	0：退出   1：投入
11	负压闭锁过流Ⅲ段	0：退出   1：投入
12	方向闭锁过流Ⅲ段	0：退出   1：投入
13	过流反时限	0：退出   1：投入
14	低压闭锁过流反时限	0：退出   1：投入
15	负压闭锁过流反时限	0：退出   1：投入
16	方向闭锁过流反时限	0：退出   1：投入
17	后加速保护	0：退出   1：投入
18	低压闭锁后加速	0：退出   1：投入
19	负压闭锁后加速	0：退出   1：投入
20	方向闭锁后加速	0：退出   1：投入
21	过负荷	0：退出   1：投入
22	零序过流Ⅰ段	0：退出   1：投入
23	零序过流Ⅱ段	0：退出   1：投入
24	零序过流反时限	0：退出   1：投入
25	零序加速保护	0：退出   1：投入
26	过电压	0：退出   1：投入
27	低电压	0：退出   1：投入
28	零序过电压	0：退出   1：投入
29	低频减载	0：退出   1：投入
30	重合闸	0：退出   1：投入
31	不对应启动重合闸	0：退出   1：投入
32	PT断线	0：退出   1：投入
33	PT断线退电流保护	0：退出   1：投入
34	控制回路断线	0：退出   1：投入
35	系统失电	0：退出   1：投入
36	保留

注：

1）修改参数后，退出参数设置修改界面时，输入密码1000，进行参数保存

2）若[PT个数]设置为2，“零序过电压”保护功能无效

4. 出口配置

序号	出口名称	定值范围	默认值
1	过流Ⅰ段出口	b00000000～b11111111	00001000
2	过流Ⅱ段出口	b00000000～b11111111	00001000
3	过流Ⅲ段出口	b00000000～b11111111	00001000
4	过流反时限出口	b00000000～b11111111	00001000
5	后加速保护出口	b00000000～b11111111	00001000
6	过负荷出口	b00000000～b11111111	00001000
7	零序过流Ⅰ段出口	b00000000～b11111111	00001000
8	零序过流Ⅱ段出口	b00000000～b11111111	00001000
9	零序过流反时限出口	b00000000～b11111111	00001000
10	零序加速保护出口	b00000000～b11111111	00001000
11	过电压出口	b00000000～b11111111	00001000
12	低电压出口	b00000000～b11111111	00001000
13	零序过电压出口	b00000000～b11111111	00001000
14	低频减载出口	b00000000～b11111111	00001000
15	重合闸出口	b00000000～b11111111	00000100
16	系统失电出口	b00000000～b11111111	00001000
17	保留	b00000000～b11111111	00000000
18	保留	b00000000～b11111111	00000000
19	保留	b00000000～b11111111	00000000
20	保留	b00000000～b11111111	00000000
21	保留	b00000000～b11111111	00000000
22	保留	b00000000～b11111111	00000000
23	保留	b00000000～b11111111	00000000
24	保留	b00000000～b11111111	00000000
25	保留	b00000000～b11111111	00000000
26	保留	b00000000～b11111111	00000000
27	保留	b00000000～b11111111	00000000
28	保留	b00000000～b11111111	00000000
29	保留	b00000000～b11111111	00000000
30	保留	b00000000～b11111111	00000000
31	事故信号出口	b00000000～b11111111	01000000
32	告警信号出口	b00000000～b11111111	10000000

 注：出口配置定值从右往左按位依次对应出口1～出口8

5. 电能预置

电能名称	定值范围
正向有功电能	0.00～9999999.99
反向有功电能	0.00～9999999.99
正向无功电能	0.00～9999999.99
反向无功电能	0.00～9999999.99

注：修改参数后，退出参数设置修改界面时，输入密码进行参数保存

6. 本地调试

菜单	备注
出口传动	对8个出口进行测试。
通讯传动	用于测试测量值、保护值以及虚遥信的通讯上传功能
事件模拟	用于模拟生成各类事件，测试通信SOE报文。
系统复归	包括清除事件、恢复默认定值。

注：

1. 恢复默认定值：将所有定值组的保护定值、保护投退恢复为默认定值。
2. 进入本地调试界面需要先输入装置密码。

1. 时间设置

该界面进行装置时间的设置

2. 装置信息

该界面显示“装置名称”、“软件日期”、“软件版本”、“校验码”、“BOOT版本”信息

3. 录波事件

  录波显示中“NO：”表示当前记录序号，“Num: ”表示录波记录总数，如需查看其它记录，按“确定”键，此时光标落在当前记录序号上，可通过“↑”“↓”按键选择录波事件。

再次按确定键，光标消失，此时通过“↑”“↓”按键可以查看不同通道的故障波形：UA、UB、UC、U0、ia、ib、ic、3i0；其中ia、ib、ic为三相保护电流。

界面上“1/10”表示一共有10个周波，此界面显示A相保护电流前四个周波的波形。可通过“←”“→”键查看其它周波的波形，10个周波中前4个波形是故障前波形，后6个波形是故障后波形，最大可存储32条事件。
